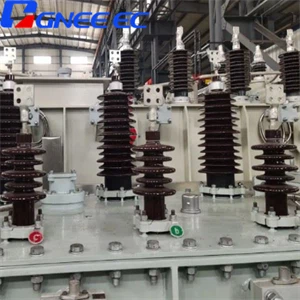

Μετασχηματιστής ισχύος 66kV 15MVA
Έχετε ερωτήσεις; Οι εκπρόσωποι πωλήσεων GNEE είναι διαθέσιμοι για ζωντανή συνομιλία τώρα
Αποστολή e-mail:sales@gneeelectric.com
Τηλ:+8615824687445
Ο SFZ-12.5-15Ο MVA/66/33 kV είναι ένας μετασχηματιστής ισχύος 66 kV που έχει σχεδιαστεί για να ανταποκρίνεται στις συγκεκριμένες ανάγκες της αυστραλιανής αγοράς και παρέχεται με περηφάνια από την GNEE. Αυτός ο μετασχηματιστής 15 MVA (15000 kVA) παίζει ζωτικό ρόλο στην τροφοδοσία έργων ηλιακών αγροκτημάτων στην Αυστραλία και έχει κύρια ονομαστική τάση 66 kV και δευτερεύουσα ονομαστική τάση 33 kV. Ο μετασχηματιστής συμμορφώνεται αυστηρά με το πρότυπο AS 60076.
| Προδιαγραφές μετασχηματιστή 15 MVA | |||
| Φάση | 3 φάση | Στδ. | ΑΣ 60076 |
| Αξιολόγηση ισχύος | 12,5/15 MVA | Υγρό | Ορυκτέλαιο |
| Τύπος | Λάδι βυθισμένο με δοχείο διαστολής | Συχνότητα | 50Hz |
| Τάση HV | 66000V | Αρ. θέσης βρύσης | 12 πατήματα + ονομαστική |
| Τάση LV | 33000Y/19052V | Απώλεια φορτίου στην ονομαστική τάση | 62000W |
| Ψύξη σημαίνει | ΟΝΑΝ/ΟΝΑΦ | Καμία απώλεια φορτίου | 12000W |
| Δοχείο HV | Πορσελάνη (καφέ) | Χρώμα βαφής | ΑΣ 2700 |
| Δοχείο LV | Πορσελάνη (καφέ) | Υλικό περιέλιξης | Χαλκός |
| Περιβαλλοντική κατάσταση | ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ | Ομάδα διανυσμάτων | ΔΥΝ11 |
Χαρακτηριστικά μετασχηματιστή ισχύος 15 MVA
Σχεδιασμένο να αντέχει σε υψηλές θερμοκρασίες περιβάλλοντος, με όριο αιχμής 47,8 μοίρες και κατάλληλο για χρήση σε περιοχές με εξαιρετικά υψηλά επίπεδα ρύπανσης. Το εξωτερικό του είναι βαμμένο με βαφή πάχους C4, που προστατεύει αποτελεσματικά από την υγρασία και τη διάβρωση, ειδικά σε παραθαλάσσιες περιοχές. Ο μετασχηματιστής διαθέτει έναν 13-εναλλάκτη ταχύτητας κατά το φορτίο για βέλτιστη απόδοση και ευελιξία. Οι επιλογές ψύξης περιλαμβάνουν τους τύπους ONAN (Oil Natural Air Natural) και ONAF (Oil Natural Air Forced). Η ονομαστική ισχύς φτάνει τα 12,5 MVA (12500 kVA) με ψύξη ONAN και τα εκπληκτικά 15 MVA (15000 kVA) με ψύξη ONAF.
- Σχεδιασμένο και κατασκευασμένο σύμφωνα με τα πρότυπα IEEE και CSA.
- Εξοπλισμένο με περιελίξεις χαλκού για βελτιωμένη απόδοση και ανθεκτικότητα.
- Χρησιμοποιεί μεθόδους ψύξης Oil-Natural Air-Natural (ONAN) για αποτελεσματική απαγωγή θερμότητας.
- Διαθέτει βασικό επίπεδο μόνωσης υψηλής τάσης (HV BIL) 325 kV και Βασικό επίπεδο μόνωσης χαμηλής τάσης (LV BIL) 95 kV.
- Λειτουργεί με μια διανυσματική ομάδα Dyn1.
- Ζυγίζει περίπου 22,000 κιλά (kg).
- Εξοπλισμένο με διακόπτη αλλαγής βρύσης πέντε θέσεων για να καλύψει τις ποικίλες ανάγκες τάσης.
- Υιοθετεί σχέδιο τοποθέτησης στην κορυφή για συνδέσεις υψηλής τάσης και σχέδιο πλευρικής βάσης για συνδέσεις χαμηλής τάσης.
Εργοστάσιο μετασχηματιστών ισχύος GNEE
Συσκευασία & Αποστολή
